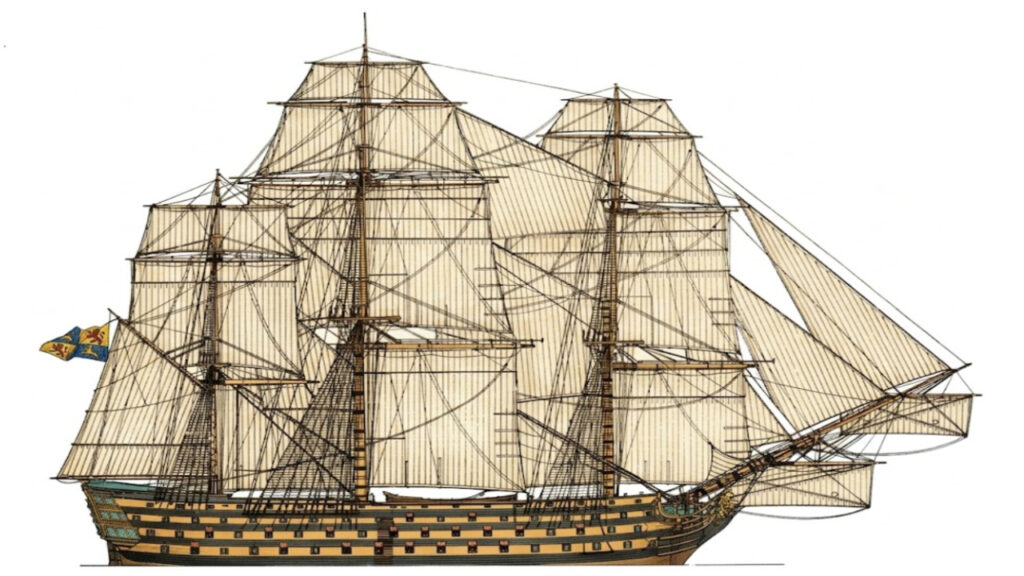

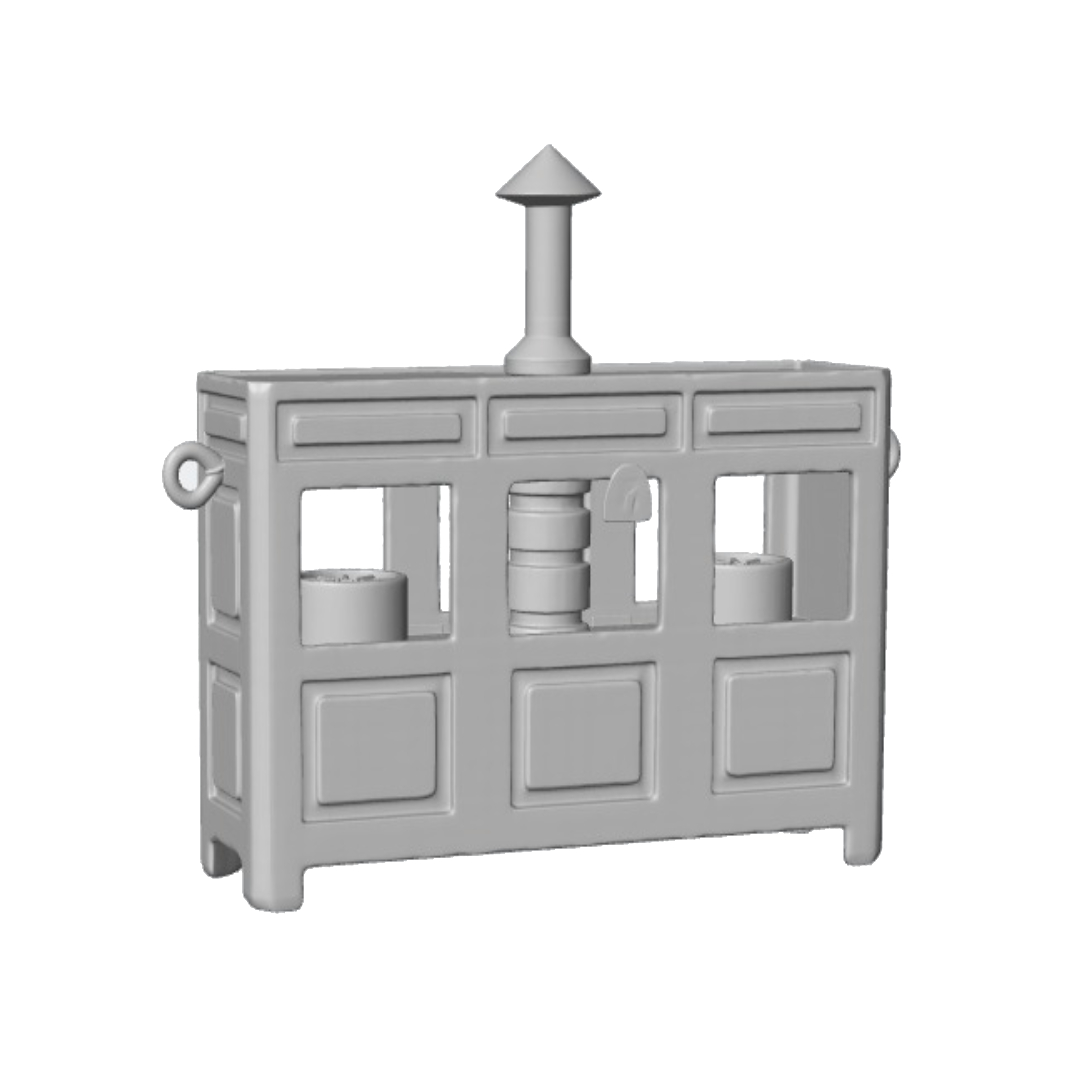

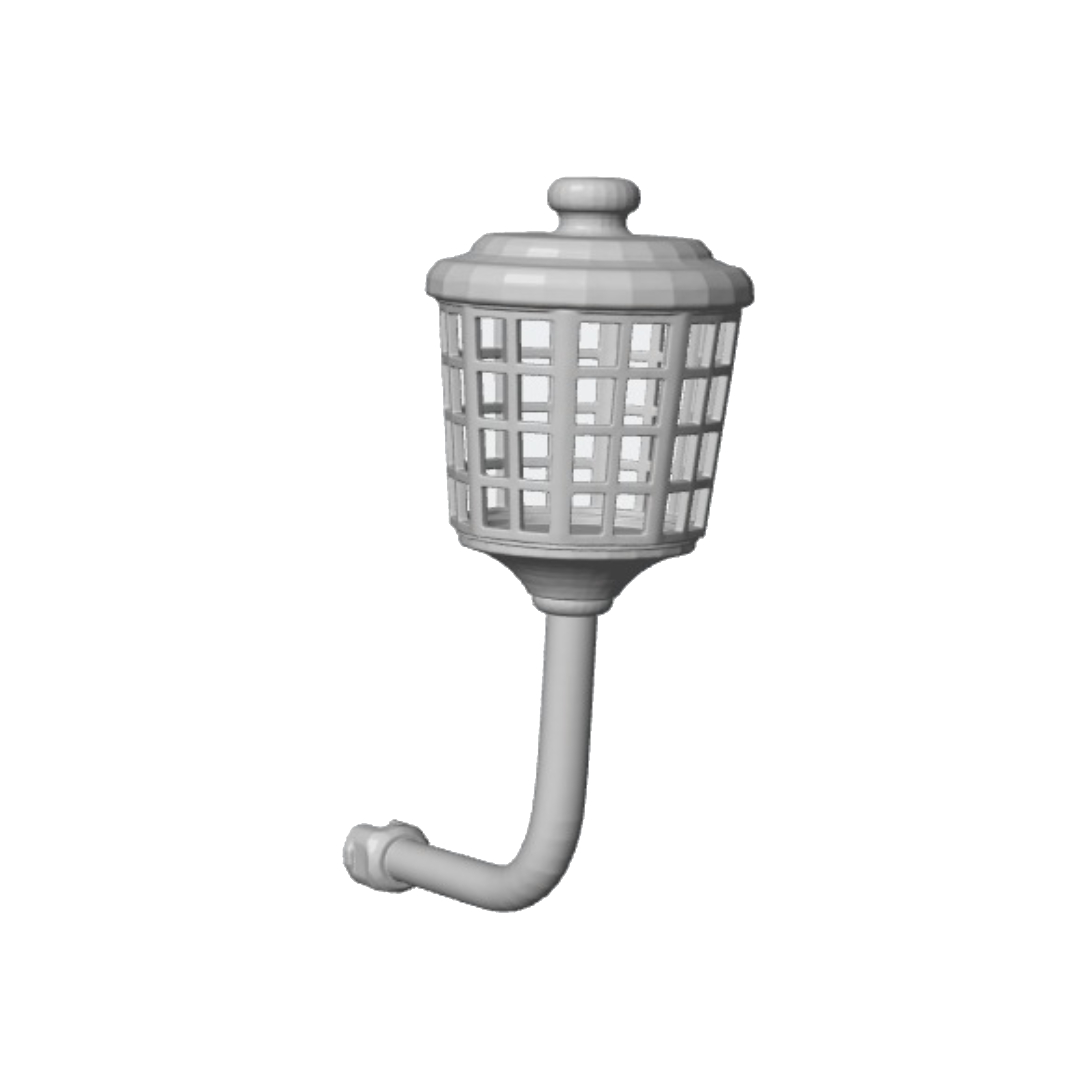

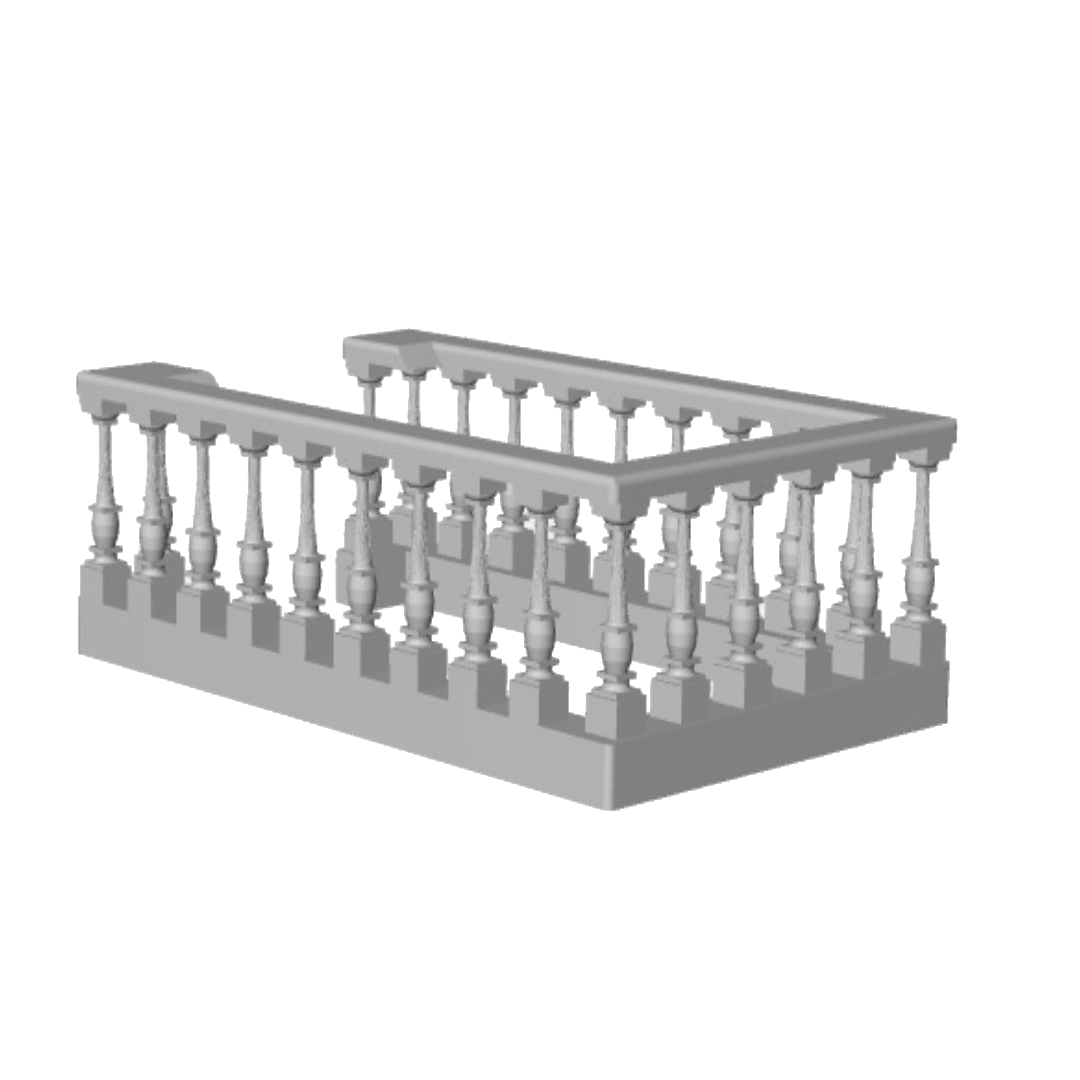

Santisima Trinidad 1796

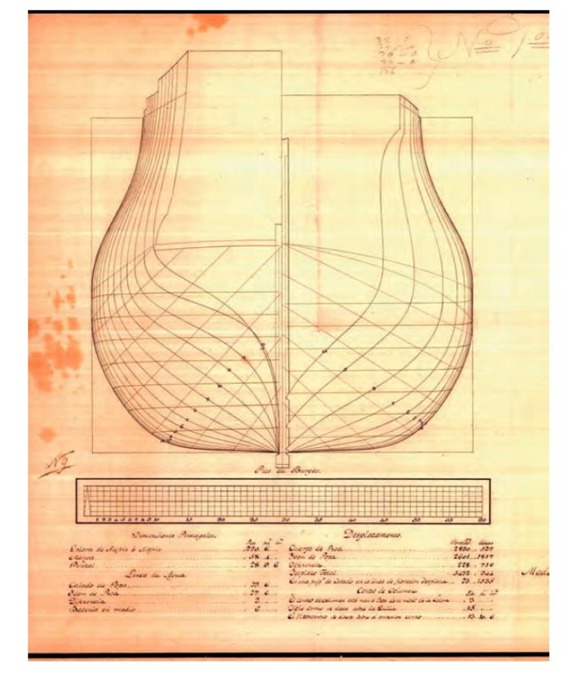

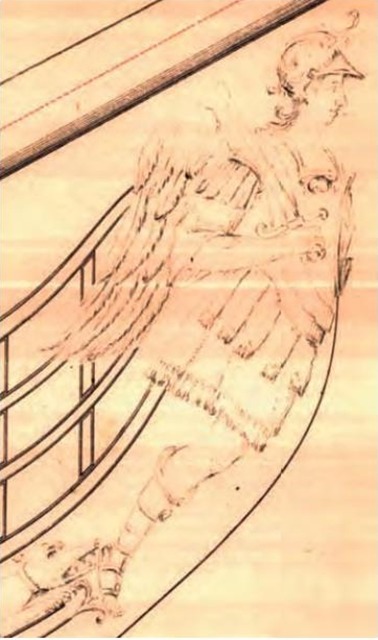

Saludos a todos los miembros, recientemente he empezado a publicar los planos para realizar el navío Santísima Trinidad en modo arsenal, estos planos los realicé a partir del plano original encontrado en el museo naval de San Petersburgo. Os pongo algunos detalles de este plano.

Además para realizar los interiores también me guie por planos del Santa Ana, Montañés y en menor medida del HMS Victory.
Estos planos están diseñados a escala 1/75 menos cuando se especifique otro tipo de escala, la forma mas lógica de usarlos es imprimirlos a su escala real 1/75 aunque también se le puede decir a alguna copistería que los imprima a otra escala la que mas nos interese.

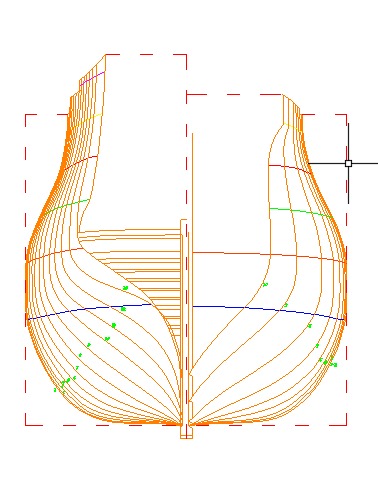

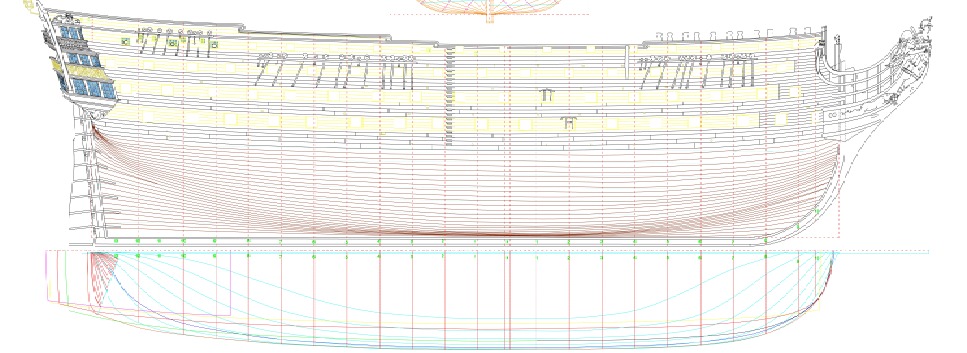

Aun estoy corrigiendo planos conforme voy construyendo la maqueta así que los iré subiendo paulatinamente, de momento están subidos el plano nº1(plano de formas)donde se pueden ver a color todas las formas principales del barco. También adjunto un plano en formato A3 con la caja de cuadernas principales, estas cuadernas son las que normalmente se usan para hacer la maqueta tipo kit  para realizarlo en enramada se usaran otro tipo de cuadernas.

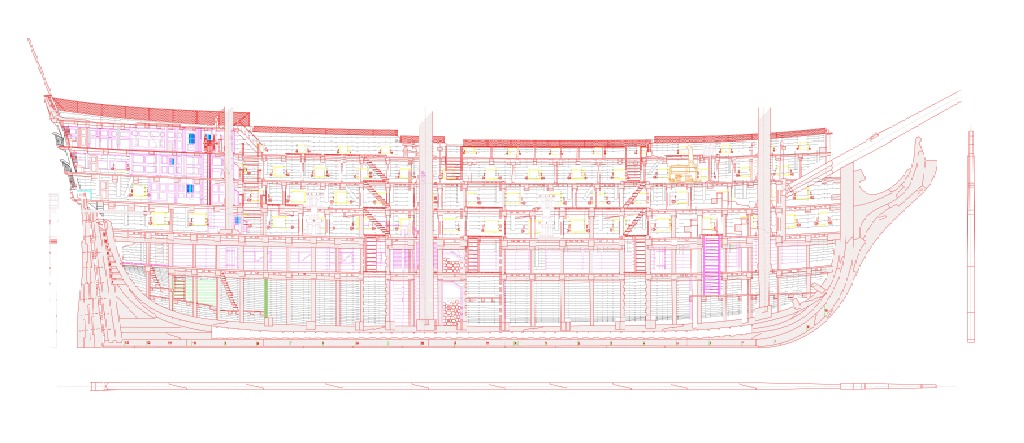

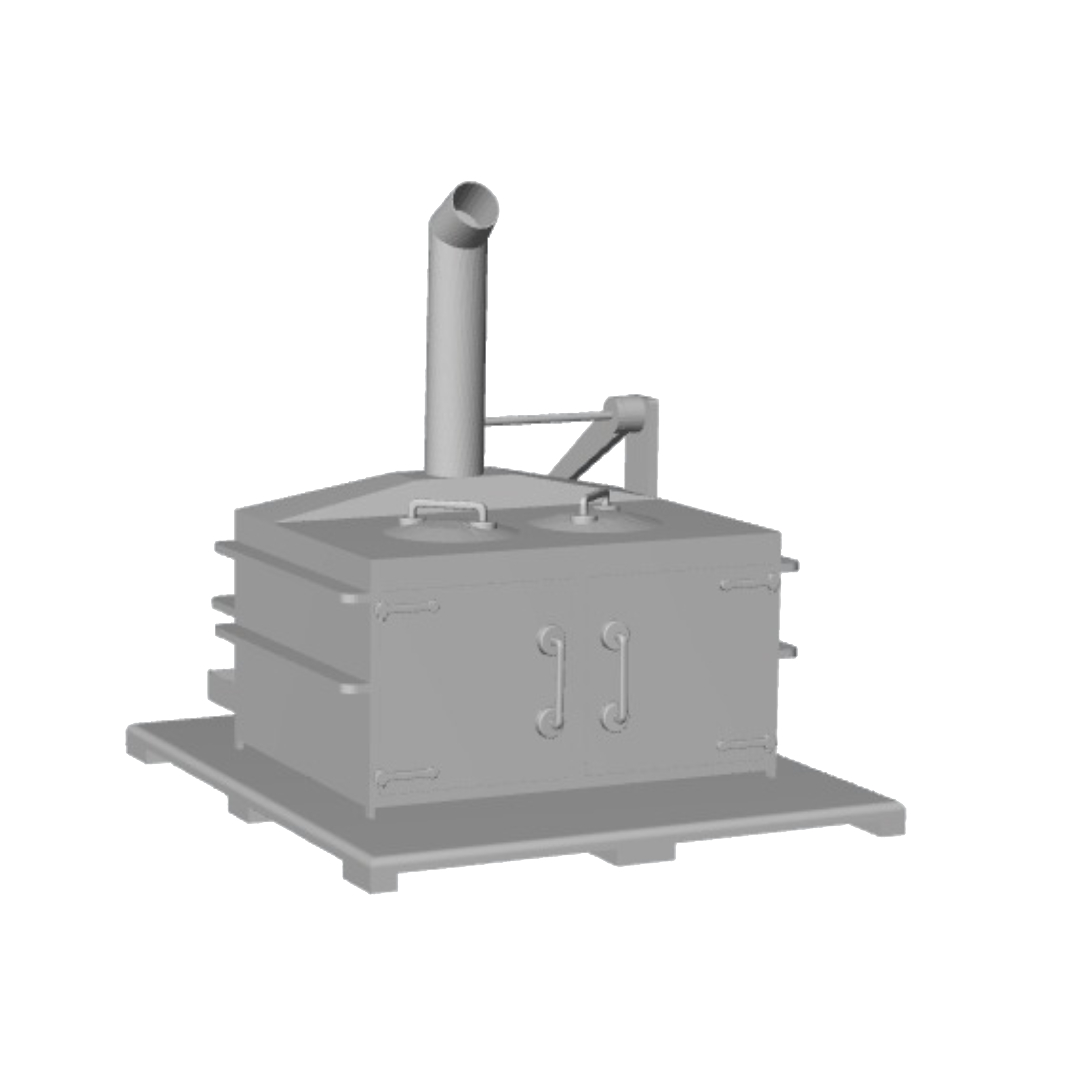

Plano nº2 Sección longitudinal. Este es un plano con todo lujo de detalles del interior de este navío desde las secciones de sus baos, pilares cubiertas y sus correspondientes curvaturas, cerramientos interiores, cocina, etc.

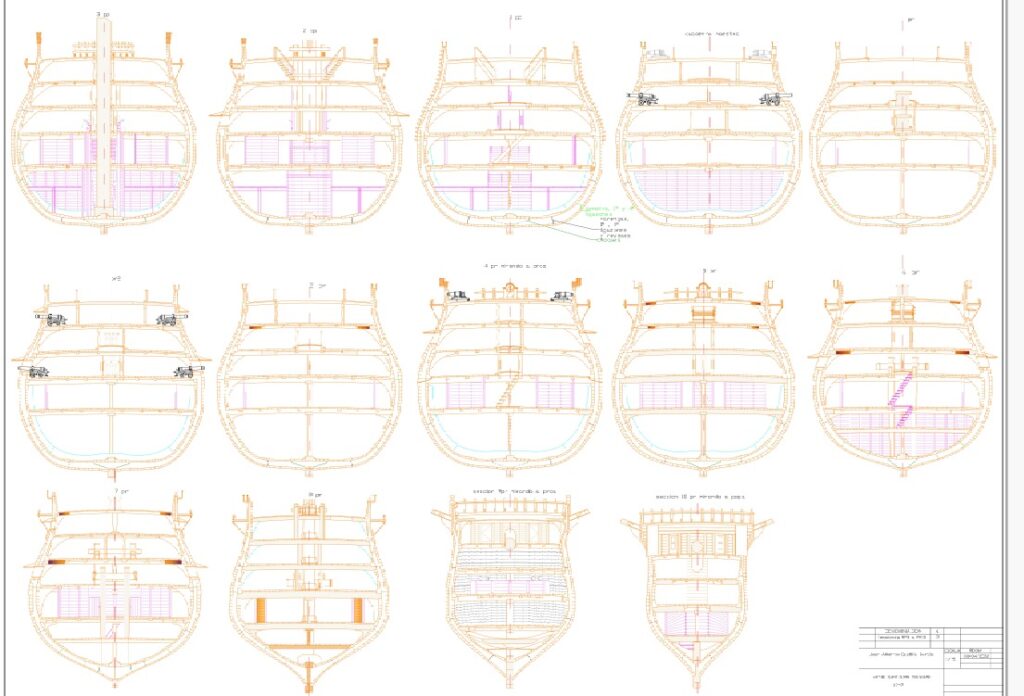

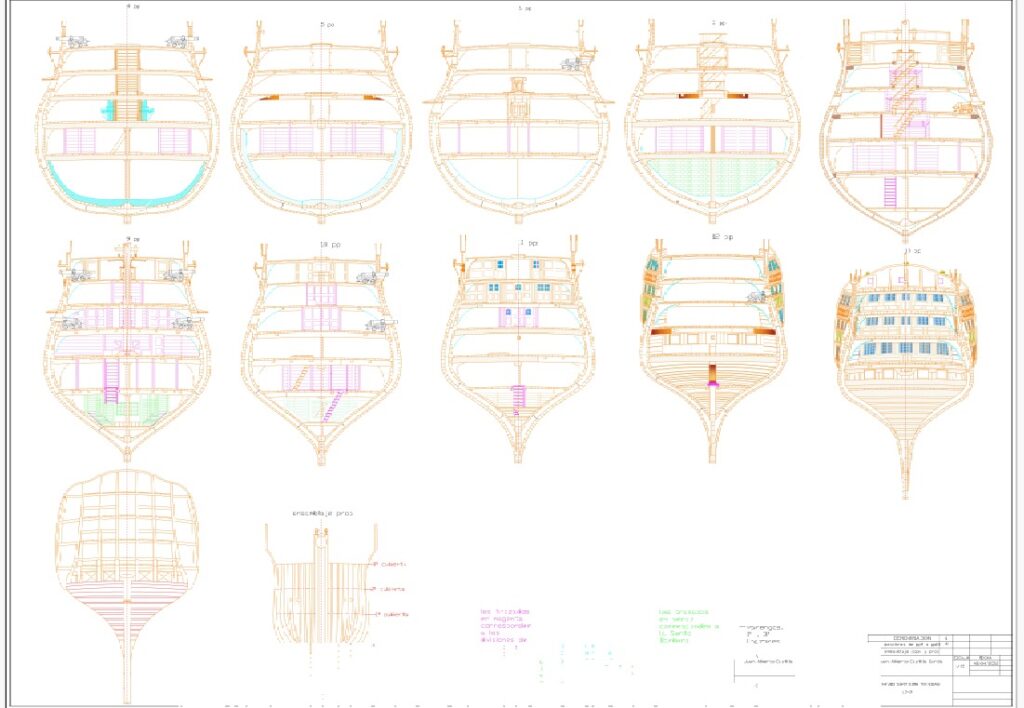

Planos nº 3 y 4- secciones transversales desde la cuaderna pr10 hasta la cuaderna pp13. Estos planos nos enseñan a entender mejor la colocación en el barco de sus diferentes piezas con todo lujo de detalles, están sacados con las cuadernas que vienen en la caja de cuadernas o sea que sus posiciones vienen marcadas en el plano nº1 no confundir con las posiciones de las cuadernas del plano nº5.

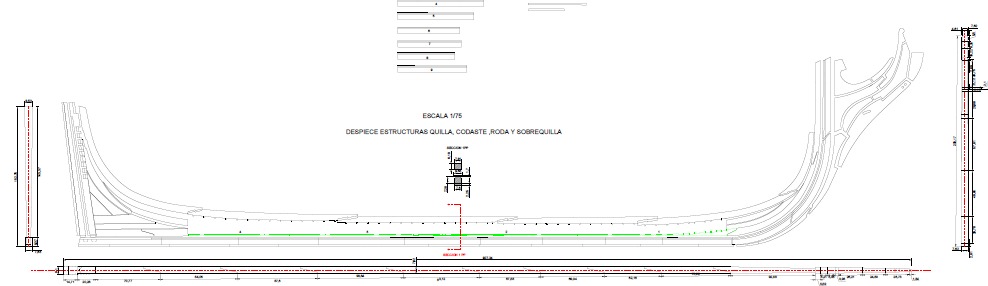

Plano despiece de quilla. Este plano tiene detalladas todas las piezas que componen el conjunto de la quilla, roda, codaste dormidos y sobrequilla con sus correspondientes uniones, también se han acotado las medidas principales para mayor claridad. La forma que mejor resultado da es imprimir el plano a su escala y recortar las diferentes piezas para luego pegarlas sobre la madera que vayamos a utilizar para realizarlas.

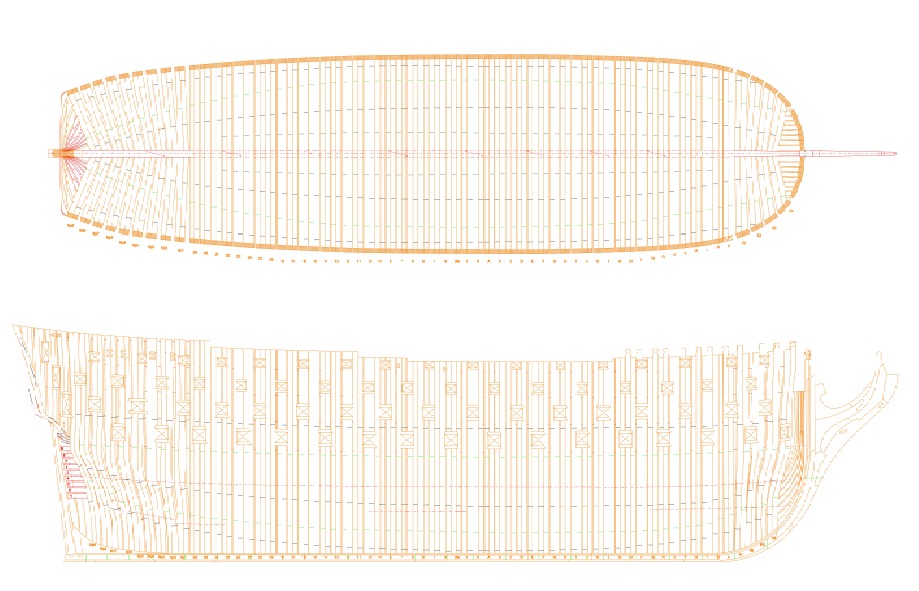

Plano nº5 Distribución cuadernas. En este plano se puede ver la distribución de todas las cuadernas necesarias para realizar el casco completo se puede apreciar que las ultimas cuadernas de popa y proa son de reviro, esto quiere decir que estaban ligeramente reviradas respecto a la quilla , no eran perpendiculares. También se puede ver una vista en planta a la altura de la primera batería así como los yugos necesarios para hacer el cierre de popa.

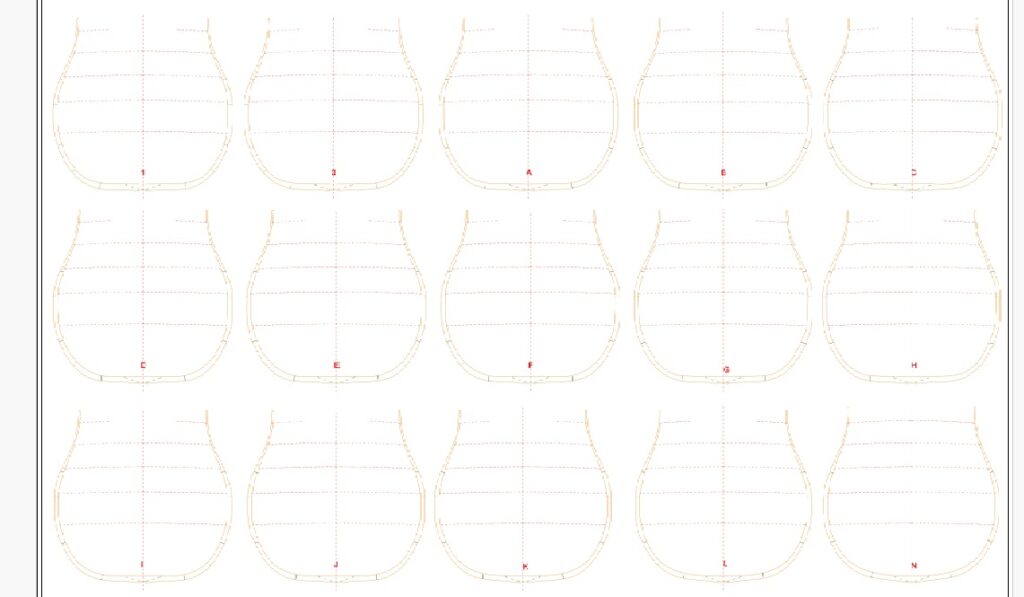

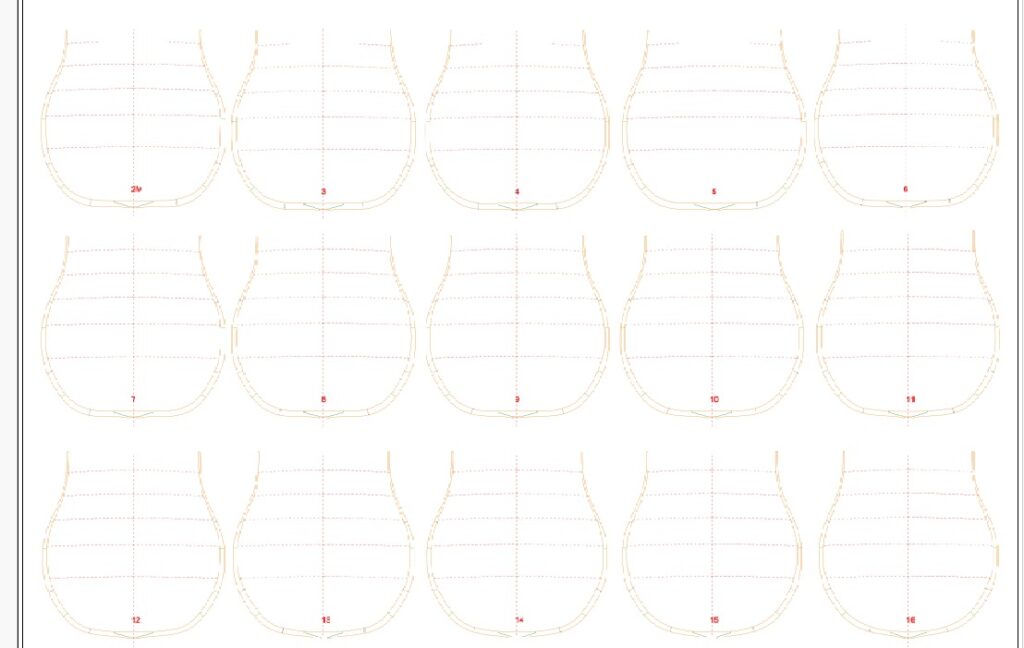

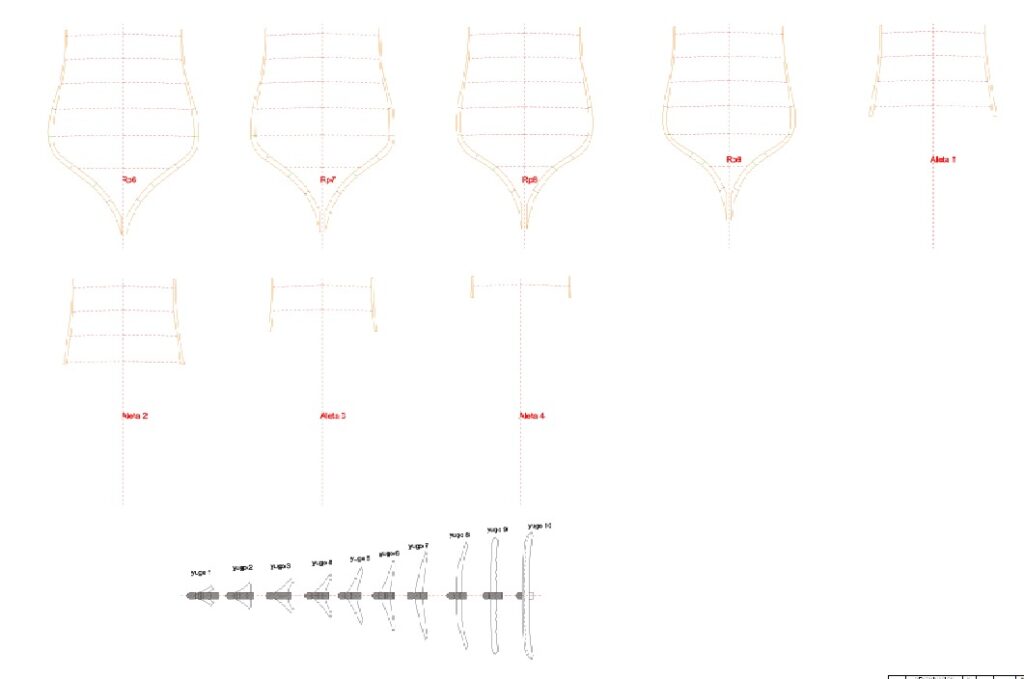

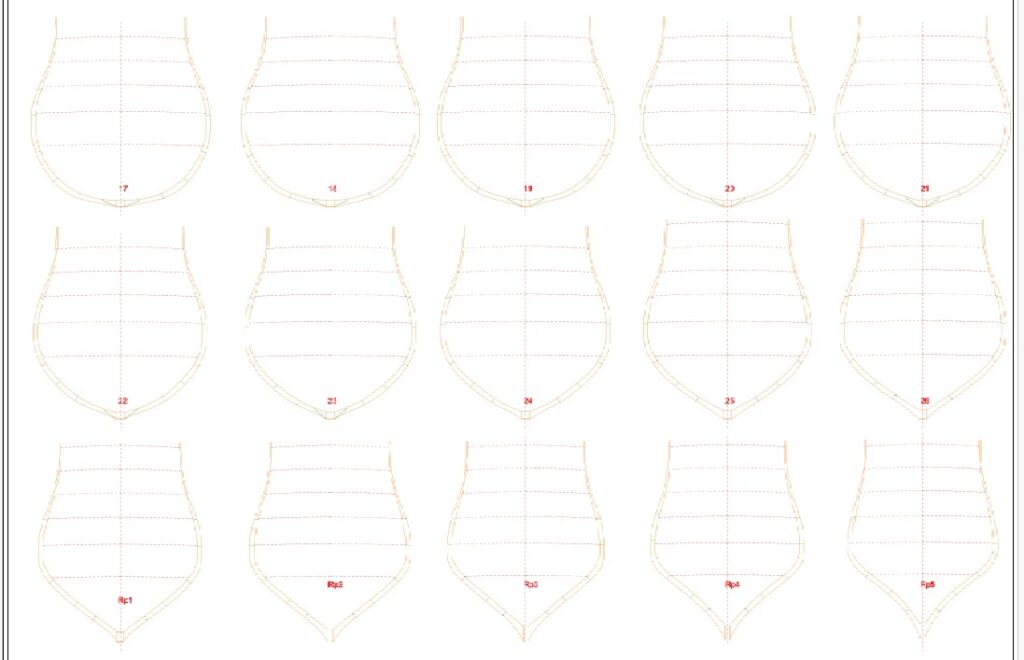

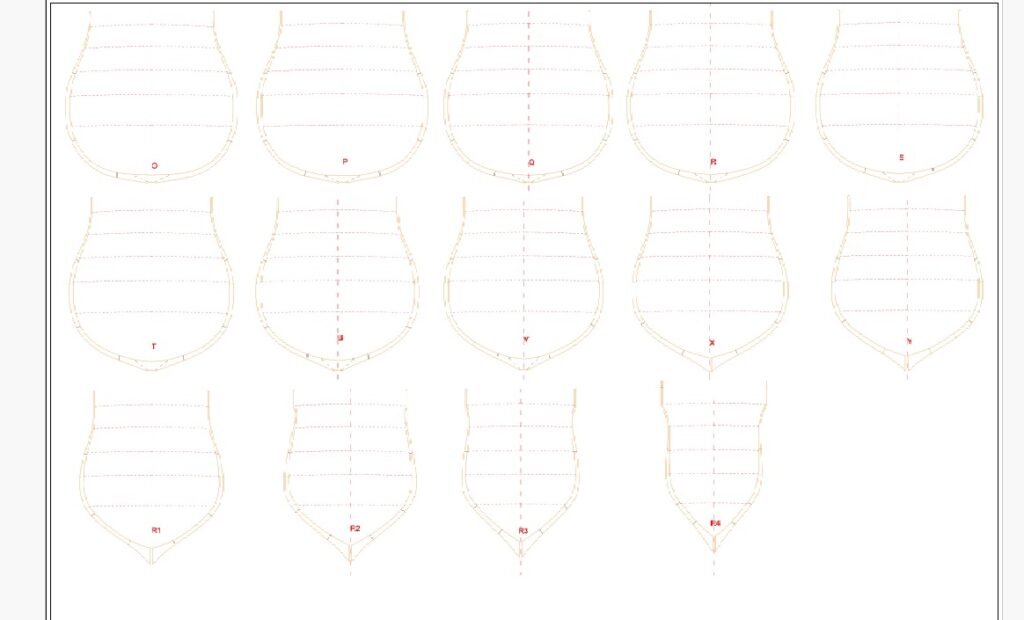

Planos nº12 y 13. Corresponden a las distintas cuadernas que nos irán haciendo falta para cerrar el casco. El método que use para realizarlas fue imprimir tres copias de cada plano una para ir colocando las cuadernas ya cortadas en sus correspondientes piezas y montarlas encima para que mantuviesen su forma y las otras dos copias para recortar todas las piezas necesarias. En estos planos es necesario aclarar que las cuadernas son dobles cada cuaderna que veis dibujada hay que recortarla por dos veces y por sus divisiones correspondientes varengas, genoles y ligazones, las líneas verdes y negras indican por donde hay que recortar cada pieza, estas vistas están representadas mirando el barco desde proa a popa esto quiere decir que las líneas verdes o negras que vemos continuas son de la cuaderna que estaría delante y las líneas discontinuas son de la otra mitad de la cuaderna que estaría detrás.

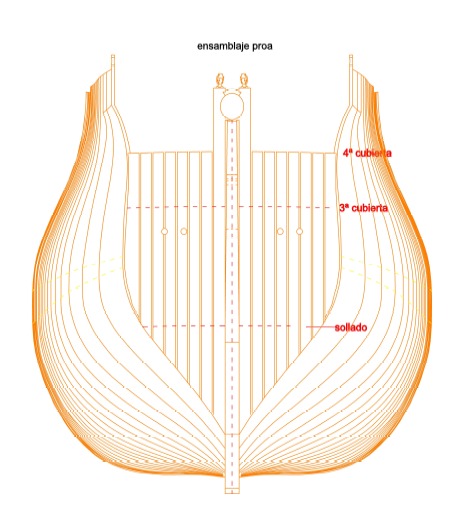

Plano nº18-Ensamblaje de proa. En este plano esta el detalle de las piezas necesarias para hacer el cierre de proa, este plano se complementa con el de distribución de cuadernas.

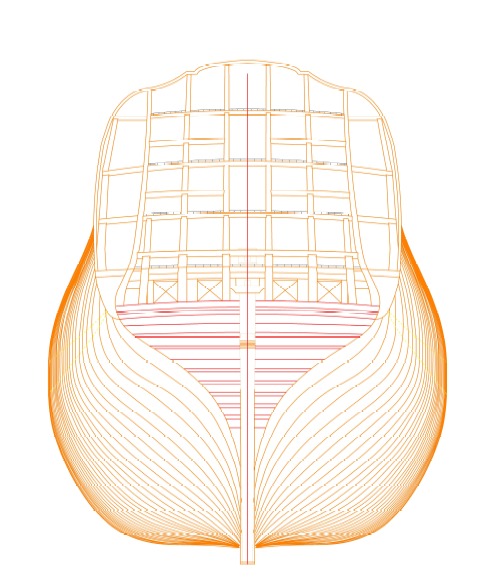

Plano nº17- Ensamblaje de popa. Plano donde podemos ver las diferentes piezas que hacen el cierre de popa desde los yugos hasta los ventanales, se complementa con el plano de sección longitudinal.

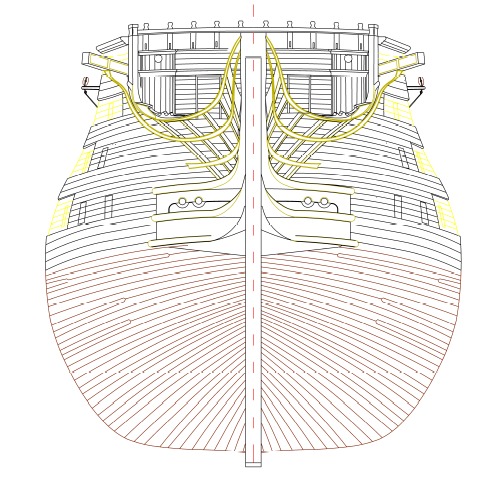

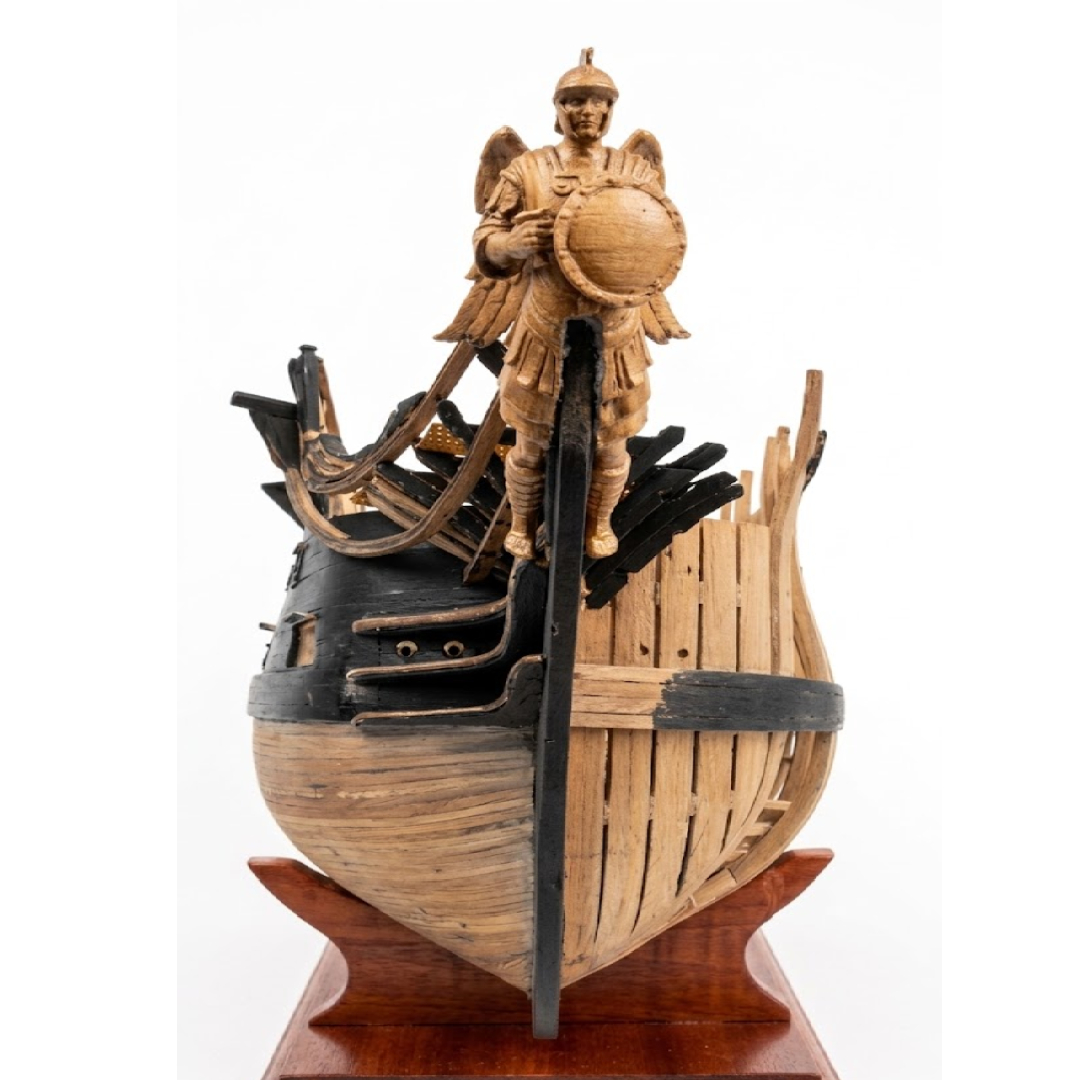

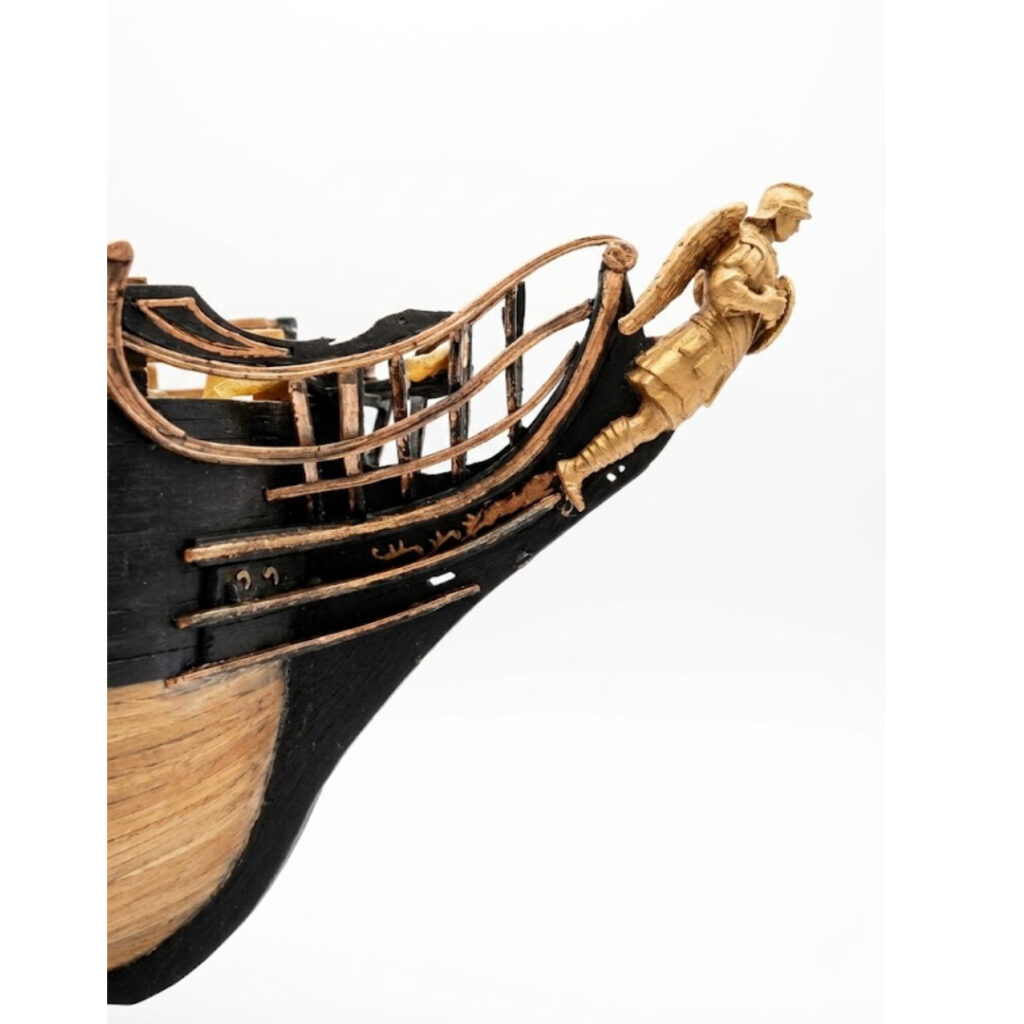

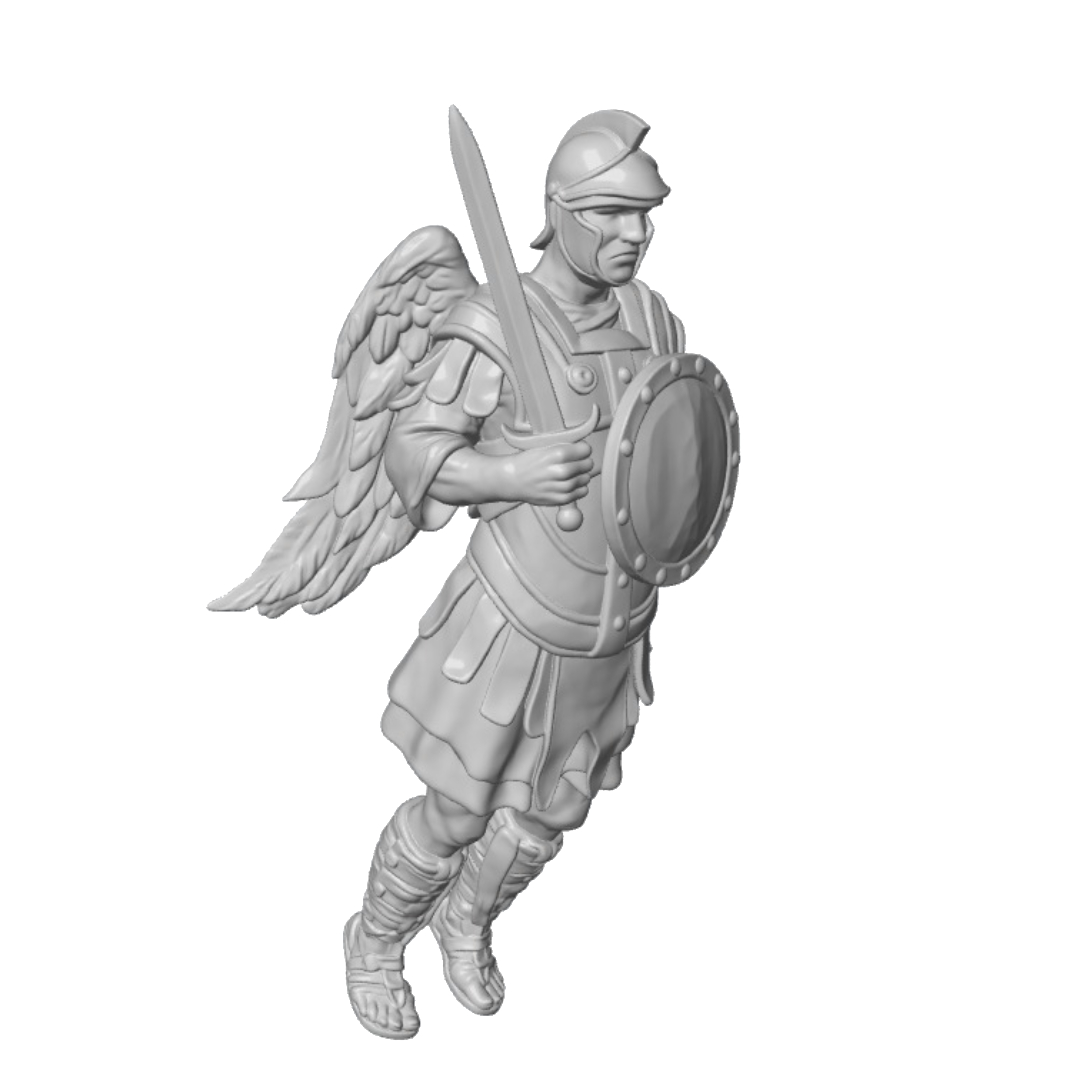

Plano proa Santísima. vista general de la proa.

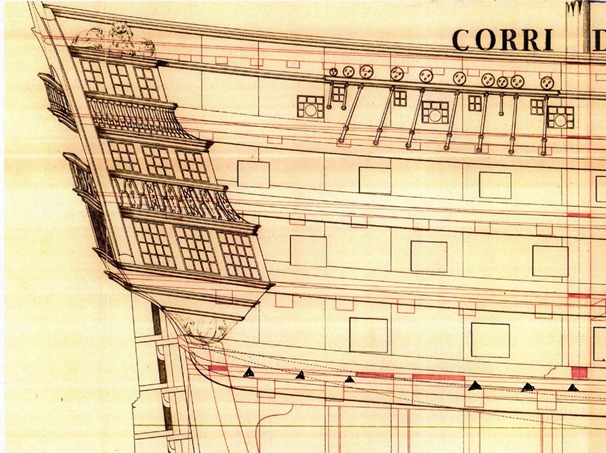

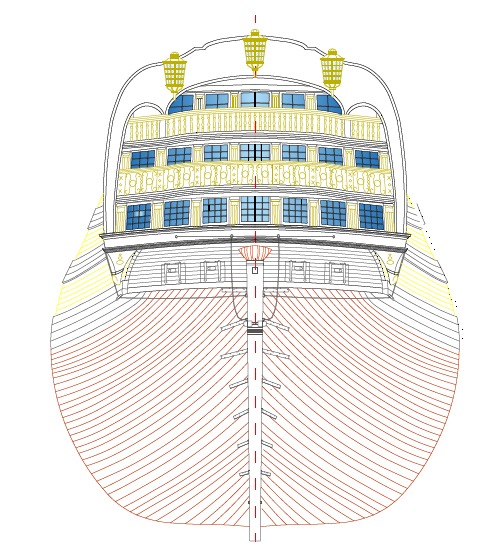

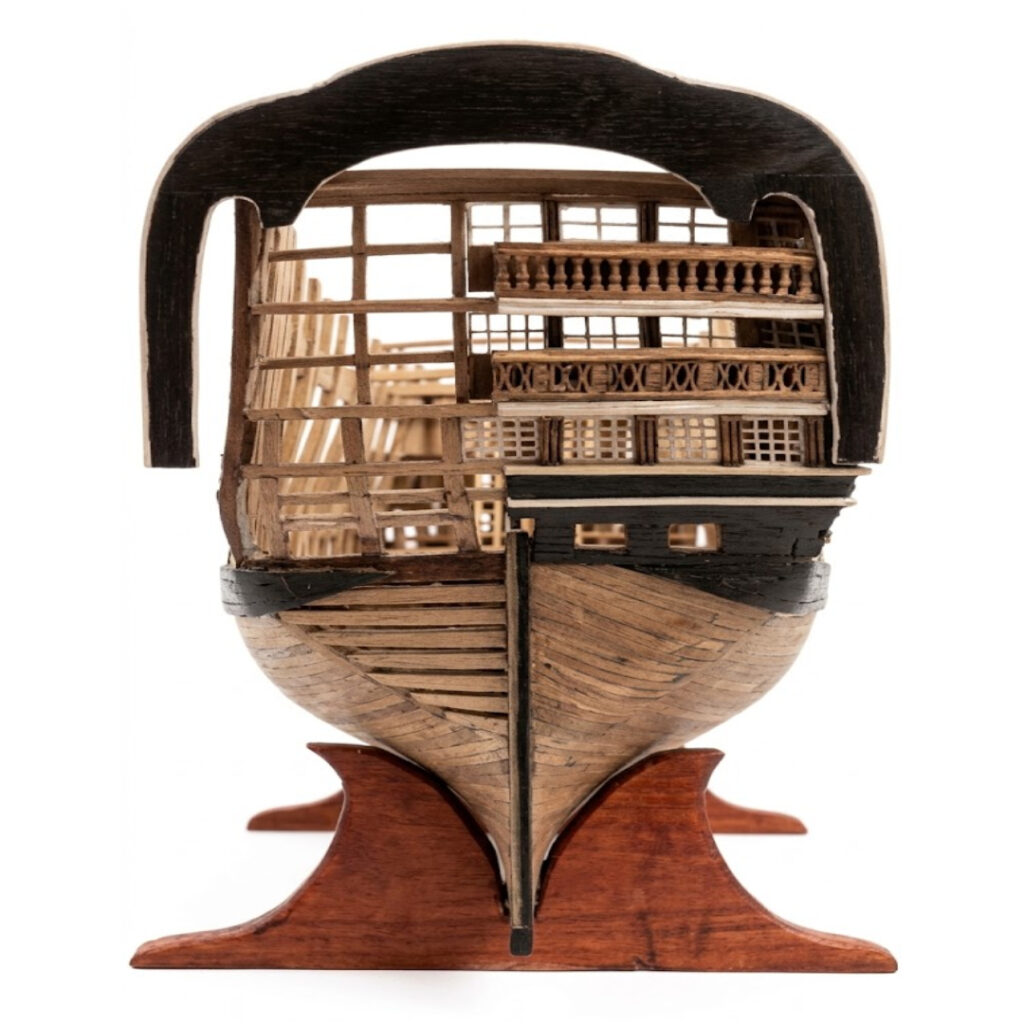

Plano de popa s.t. Vista general de la popa.

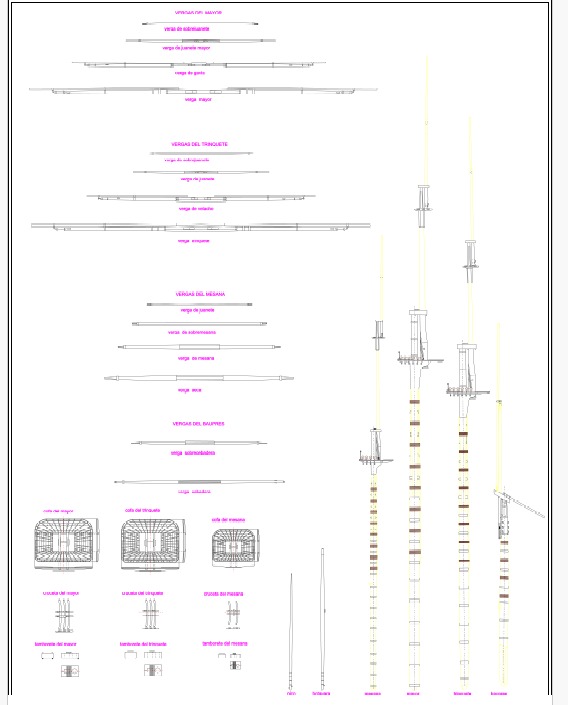

Plano nº19-Palos. Este plano representa las dimensiones de los distintos mástiles y sus diferentes partes.

Planos del Santisima Trinidad: https://astillerosmodelistas.com/santisima-trinidad-2/

Autor: Alberto Castilla
